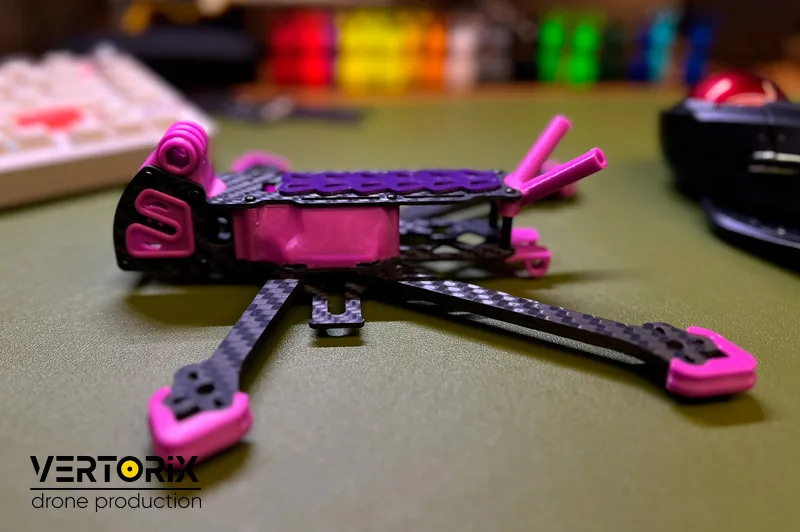

Catadlo 5″ Dead Cat

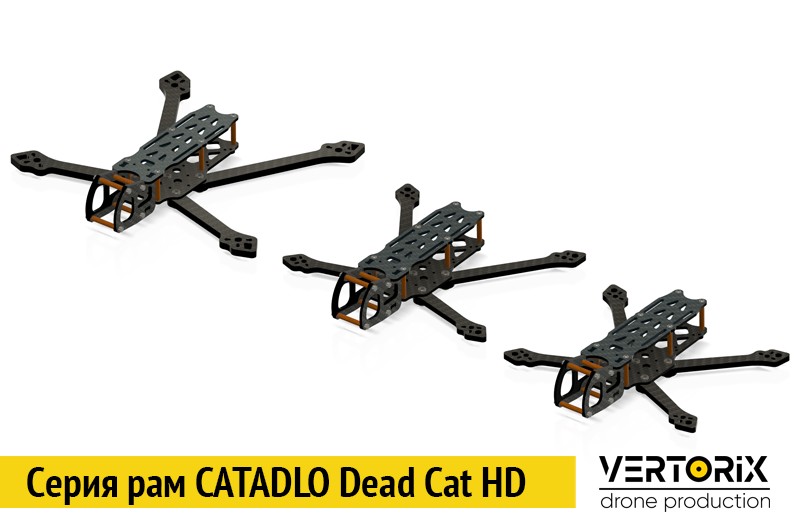

Catadlo — это серия легких рам для постройки FPV-дронов с геометрией Dead Cat. Данная геометрия рамы позволяет собрать съёмочный дрон для плавных, синематичных полетов, в объективе камеры которого не будет видно передних пропеллеров и вы сможете получать максимально эффектные кадры без последующей обрезки при монтаже.

Конструкция рамы Catadlo 5″ адаптирована для установки цифровых HD-видеопередатчиков и полетных камер, включая DJI O3 и DJI O4. Посадочные размеры для установки полетных контроллеров и видеопередатчиков 20 х 20 и 25.5 х 25.5мм.

6 200 ₽

Преимущества рамы Catadlo 5″ Dead Cat

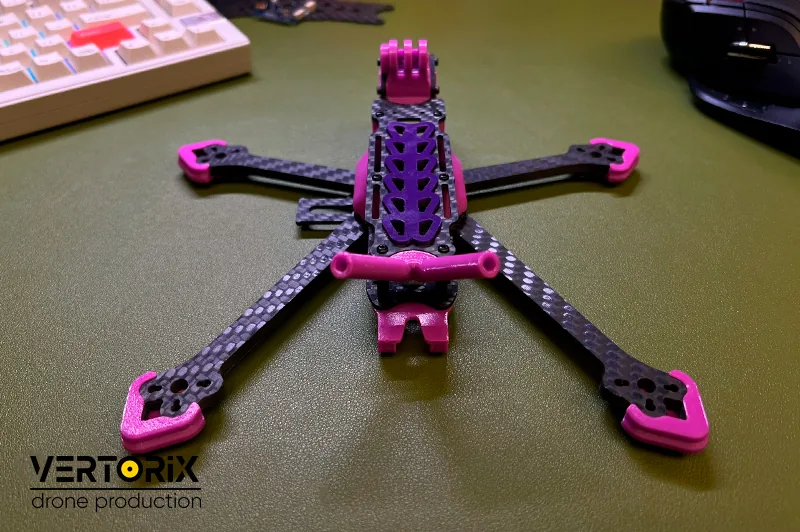

Геометрия Dead Cat («Мёртвая кошка»)
Передние пропеллеры не попадают в поле зрения камеры — идеально для cinematic FPV-съёмки.

Модульная система лучей
Можно заменить только лучи и перейти на другие конфигурации рамы с пропеллерами 3.5″ или 4″, не разбирая всю раму.

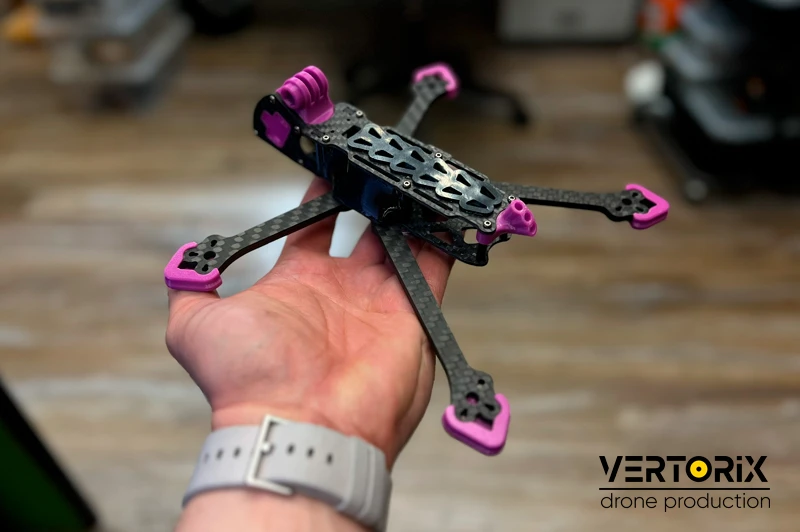

Сверхлегкая карбоновая конструкция
Позволяет сохранить хорошую динамику и время полёта.

Совместимость с цифровыми системами видео
Рама рассчитана на установку современных HD-видеосистем, включая DJI O4 Pro.

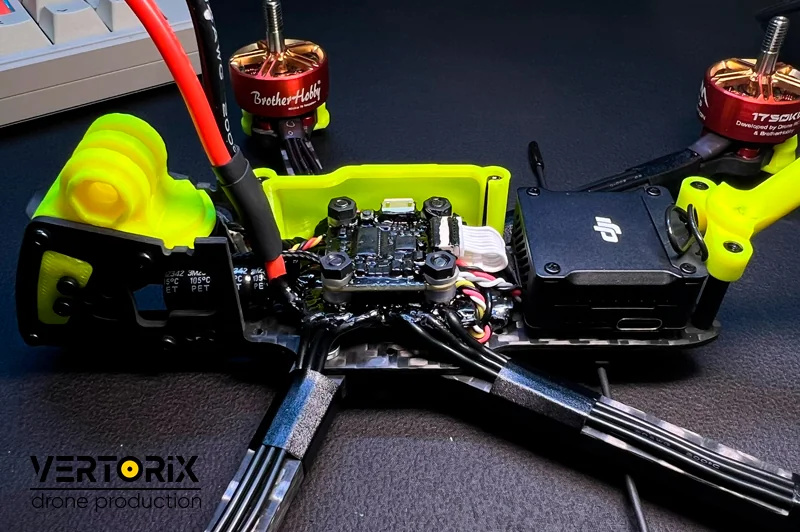

Удобная компоновка электроники

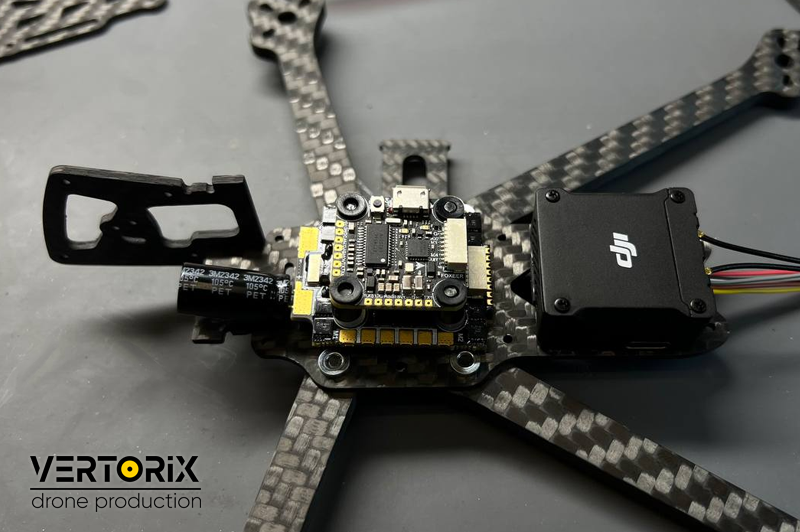

Поддержка размещения популярных форматов стеков 20×20 мм и 25.5×25.5 мм.

Гарантия — бесплатная замена детали!
Если вы сломаете любую деталь в раме, мы заменим её один раз бесплатно!

Технические параметры рамы для сборки FPV-дрона Catadlo Dead Cat HD 5″

тип геометрии рамы – ассиметричный «Dead Cat»
максимальный диаметр используемых пропеллеров – 5.1 дюйма
размещение аккумулятора на верхней деке (выпилы на верхней деке под 2 ремня)
толщина лучей – 5 мм
ширина луча 10.5 мм, сужение до 9 мм

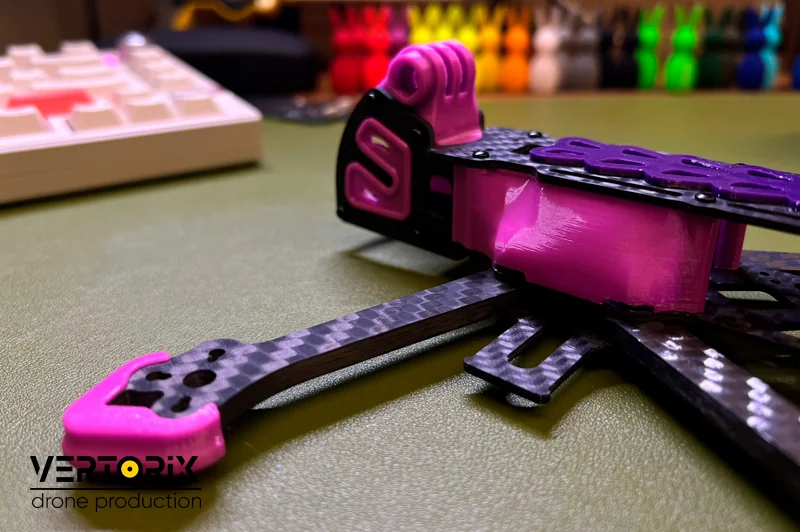

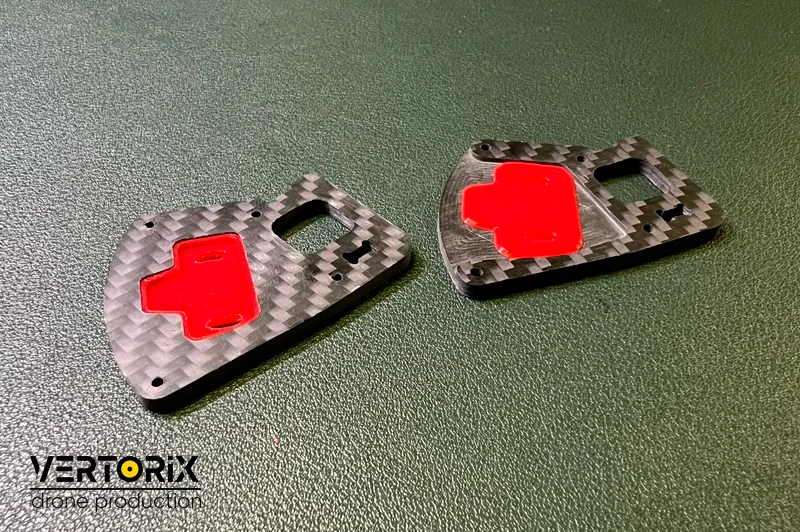

толщина карбона передних пластин крепления камеры — 3 мм
толщина карбона на деках и нижней крестовине – 2 мм

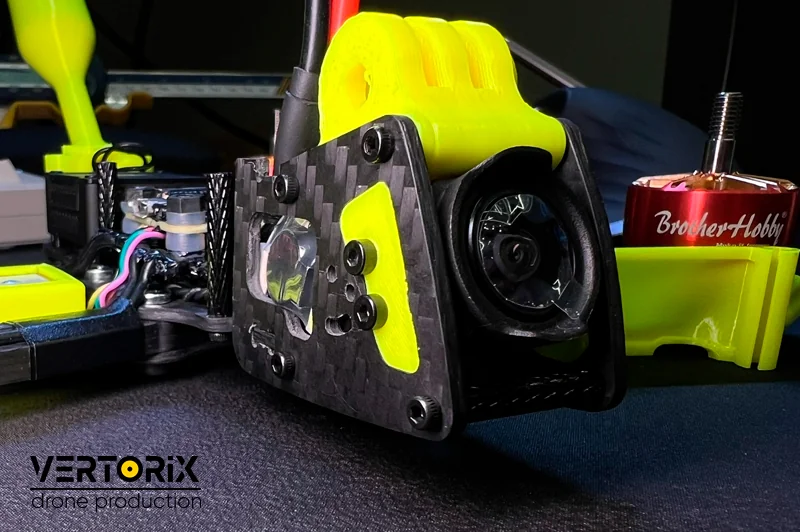

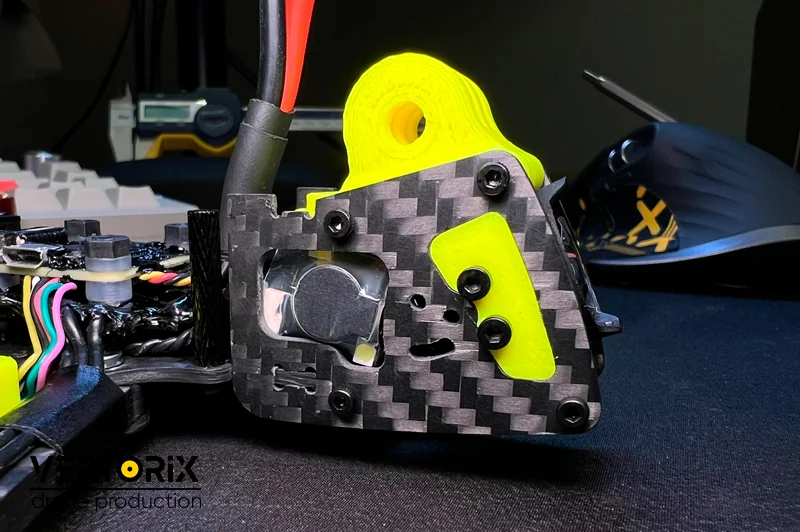

расстояние между передними пластинами крепления курсовой камеры — 20 мм
совместимый размер камер – Nano и Micro-камеры с шириной корпуса до 20 мм
свободное пространство между верхней и нижней декой (высота стоек) — 20 мм
возможность размещения стека электроники высотой до 20 мм (с учётом ремней под верхней декой)
посадочный размер для квадратного полётного контроллера и регулятора — 20 х 20 мм
посадочный размер для ромбовидных полетных контроллеров 25.5 х 25.5 мм

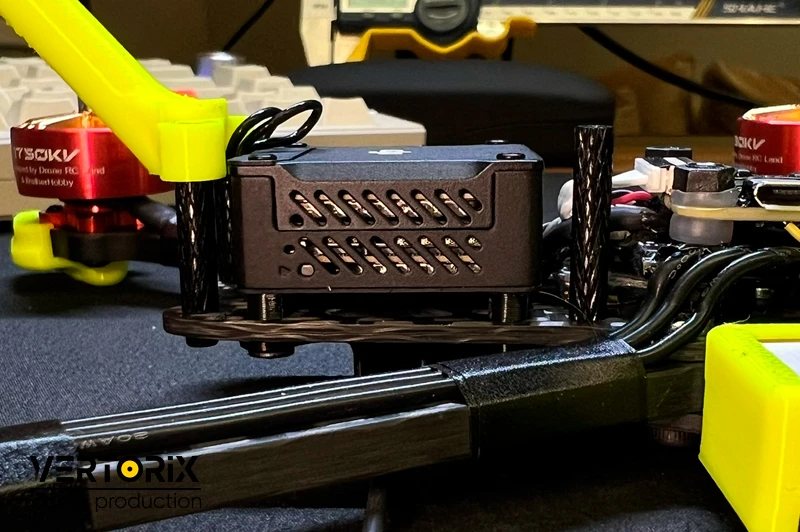

в кормовой части имеются отверстия диаметром 2 мм с посадочными размерами 20 х 20 мм и 25.5 х 25.5 мм для крепления видеопередатчиков
отверстия на лучах для крепления моторов с посадочным размером 16 х 16 мм или 12 x 12 мм
на лучах имеются центральные сквозные отверстия для обслуживания мотора без демонтажа

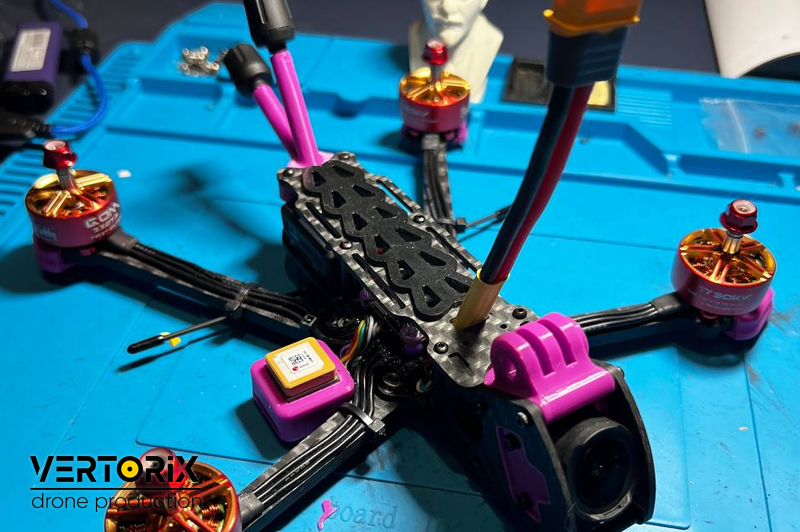

вес собранного сетапа с моторами 2207 — 320 г. (без учета веса аккумулятора)
